Komponen - Komponen Motor Starter dan Fungsinya

-
Assalamualaikum Warahmatullahi Wabarakatuh.

Suatu mesin tidak dapat mulai hidup (start) dengan sendirinya, maka mesin tersebut memerlukan tenaga dari luar untuk memutarkan poros engkol dan membantu menghidupkan. Dari cara yang ada mobil umumnya menggunakan mesin konversi energi motor listrik untuk memutar poros engkol.

Pada kesempatan kali ini saya akan menguraikan komponen-komponen yang terdapat pada motor starter beserta fungsinya.

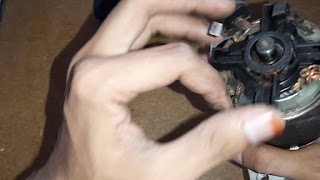

1. Pegas/Spring
    Pegas/spring pada motor starter ini diletakkan dengan brush. Jadi fungsinya pegas/spring sebagai penahan dari brush/sikat.

Gambar pegas/spring
2. Armature
    Armature atau biasa orang bengkel sering bilang dengan sebutan angker, merupakan sebatang besi yang berbentuk silindris dan diberi slot-slot,poros, komutator serta kumparan armature. Armature berfungsi untuk merubah energi listrik menjadi energi mekanik dalam bentuk gerak putar.

Gambar armature
3. Brush/Sikat
    Brush terbuat dari tembaga lunak, dan berfungsi untuk meneruskan arus listrik dari field coil ke armature coillangsung ke massa melalui komutator. Umumnya starter memiliki empat 2 buah brush, yang dikelompokkan menjadi dua.
A. Dua buah disebut dengan brush positif
B. Dua buah disebut dengan brush negatif
Gambar Brush
4. Drive lever
    Drive lever berfungsi untuk mendorong pinion gear kearah posisi berkaitan dengan roda penerus (Fly Wheel) dan melepas perkaitan pinion gear dari perkaitan roda penerus.

Gambar Drive Lever
5. Magnetic switch / Selenoid
    Magnetic Switch digunakan untuk menghubungkan dan melepaskan pinion gear ke/dari penerus, sekaligus mengalirkan arus listrik yang besar pada sirkuit motor starter melalui terminal utama. Pada selenoid terdapat 3 buah terminal yaitu Terminal B, Terminal M dan Terminal  ST.
Gambar Magnetic Switch
 6. Yoke dan Pole Core
      Yoke dibuat dari logam yang berbentuk silinder dan berfungsi sebagai tempat pole core yang diikat dengan sekrup. Pole Core berfungsi sebagai penopang field coil dan memperkuat medan magnet yang ditimbulkan oleh field coil.
Gambar pole core
Gambar yoke


Sumber : New step 1 Toyota
